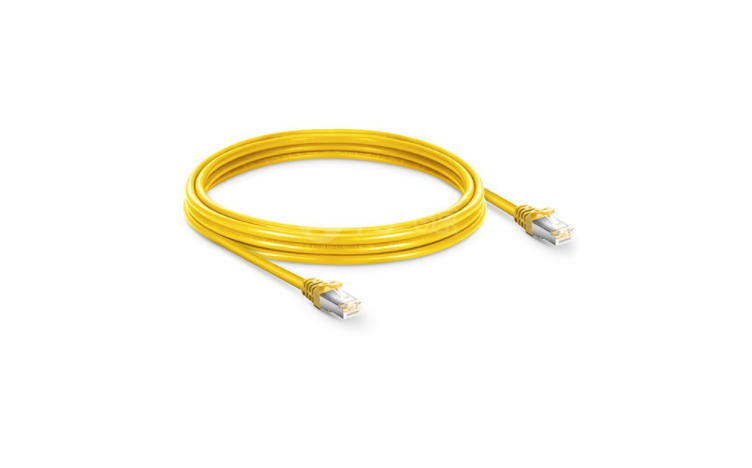

六类屏蔽数据跳线

产品描述

六类屏蔽跳线两端连接屏蔽的RJ45水晶头，RJ45水晶头拥有注塑防倒挂卡扣设计，颜色与线缆外护套颜色相同，具有锁定保护作用

RJ45 Cat.6屏蔽跳线单独的线对铝箔屏蔽，使线缆具有很好的近端串扰与阻抗值

线缆柔韧性很好，优化满足CATV信号传输

RJ45 Cat.6屏蔽跳线满足所有Cat.6的要求(IEC)以及CLASS E链路规定的的极限值

应用规格：0.5m~20m

技术说明

Cat.6屏蔽RJ45跳接线组件传输性能超过ANSI/TIA 568-C.2定义的六类标准，传输带宽最低250MHz

导体采用多股绞合软线结构，线对间十字隔离技术，无氧圆铜（纯度99.99%），易弯曲不易折断，优化性能的同时取得较好的柔韧性，传输性能优越、电气性能稳定、传输延时低，具有优异的串扰、回拨损耗等性能

RJ45水晶头的设计采用“软尾结构”，一体射出成型的尾翼可分解弯曲应力，保障一定的弯曲半径

线芯结构：4×2×AWG24/7（7×0.21mm），twisted pair 100Ω

RJ45水晶头压接簧片采用磷青铜三叉压接接触，50μin整体镀金射出成型，保证线缆和水晶头之间可靠连接

跳接线护套材料为：PVC或LSZH

多种长度、多种颜色以及不同防火等级外护套选择，满足设备间与用户端的不同管理需求

跳接线水晶头与模块插座的插合次数≥1000次

测试拉力≤210N

最小弯曲半径≥21mm

跳线出厂前100%产品合格率以及传输性能测试

订购信息:
